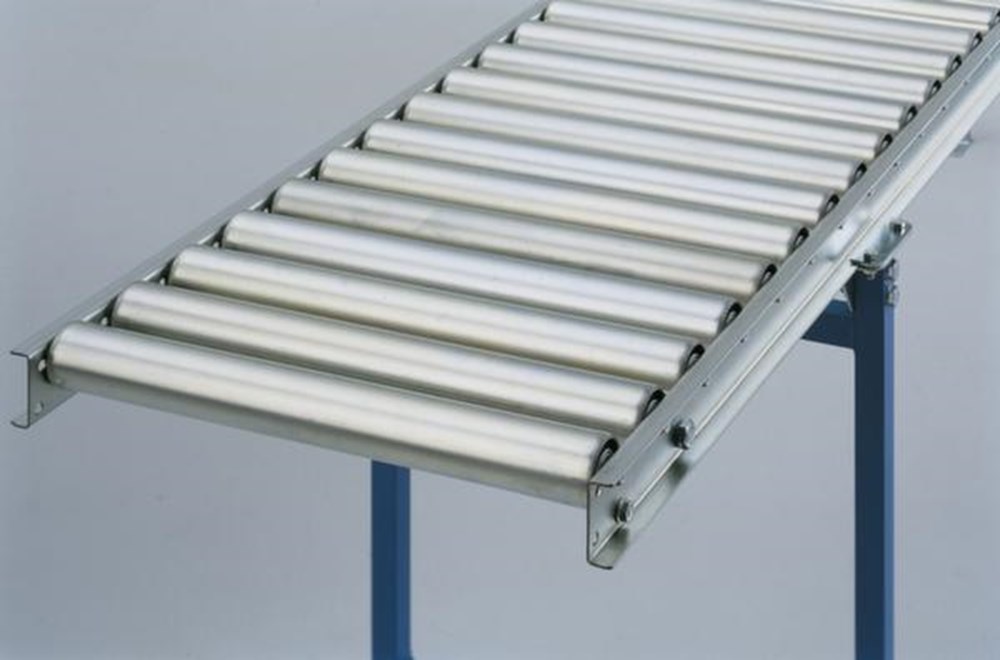

Stalen rollenbaan

Lichte rollenbaan - balie-element
Recht
- voor het transport van stukgoederen met behulp van zwaartekracht (verval)
- de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt
- kan eenvoudig en snel worden gebouwd
- ...
materiaal rol: staal
uittrekbaar: nee
materiaal frame: staal
frameoppervlak: verzinkt
Omschrijving
Lichte rollenbaan - balie-element
Recht
- voor het transport van stukgoederen met behulp van zwaartekracht (verval)
- de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt
- kan eenvoudig en snel worden gebouwd
- individueel uit te breiden
Frame:
- van verzinkte U-staalprofielen 20/70/20 x 2 mm
- met ingeschroefde dwarsverstevigingen
- framehoogte 70 mm
- totale bouwhoogte 80 mm
Assen en wielen:
- doorsteekbare as Ø 8 mm in doorlopende afstandsbuis Ø 10 mm
- aan het frame vastgeschroefd, volledig verzinkt
- met aan beide uiteinden permanent gesmeerde kogelgelagerde wielen
- wielen van verzinkt stalen buismateriaal Ø 50 x 1,5 mm
Let op:
- het transportgoed moet een vormstabiele bodem hebben, die echter ook ribben in de lengterichting of een rondom lopende omlijsting mag hebben
- voor een probleemloos transport moet het transportgoed minstens 3 rolassen rusten
- dus een minimum lengte resp. minimum diameter van 75 mm zijn vereist
Accessoires (apart bestellen):
- eindaanslag
- zijdelingse geleiding (vanaf 2 m transporthoogte voorgeschreven)
- dubbele standaardsteun voor vaste montage
Driepootsteun voor flexibele plaatsing
Planningshulp:
Breedte transportgoed - baanbreedte
- de grootste breedte van het transportgoed bepaalt de baanbreedte
- de bouwvorm garandeert een probleemloos transport ook bij zijdelings uitsteken van het transportgoed van telkens 100 mm
- het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen
- kleinste breedte transportgoed 200 mm.

Grootste breedte transportgoed <-> baanbreedte
500 mm <-> 300 mm
600 mm <-> 400 mm
700 mm <-> 500 mm
800 mm <-> 600 mm
Lengte transportgoed - asafstand
- de kleinste lengte van het transportgoed bepaalt de asafstand
- het transportgoed moet altijd minstens op 3 rolassen rusten
- kleinste lengte transportgoed: 3 = vereiste asafstand
- max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

Kleinste lengte transportgoed <-> vereiste asafstand
375 mm <-> 125 mm
300 mm <-> 100 mm
225 mm <-> 75 mm
Gewicht transportgoed - steunafstand
- het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
- de steunafstand mag niet meer dan 2 m zijn.
- statisch draagvermogen tot 200 kg (stalen wieltjes) per meter baanlengte bij 1 m steunafstand
Varianten
Selecteer hier beneden uw variant(en) en vul het gewenste aantal in.
  • Totaal geselecteerde varianten: 0

Stalen rollenbaan

Art nr. AAAAABBDEK
Vul hierboven in het grid het aantal varianten in dat je wilt toevoegen.
Art nr. breedte (rollenbaan) breedte materiaal afstand (as) lengte (baan) Bruto prijs Per Eenheid Min. o. h. Aantal
8473625 300 mm 340 mm staal 125 mm 1 mtr € 165,00 1 stuks 1
8473626 300 mm 340 mm staal 100 mm 1 mtr € 178,00 1 stuks 1
8473627 300 mm 340 mm staal 75 mm 1 mtr € 211,00 1 stuks 1
8473628 400 mm 440 mm staal 125 mm 1 mtr € 174,00 1 stuks 1
8473629 400 mm 440 mm staal 100 mm 1 mtr € 200,00 1 stuks 1
8473630 400 mm 440 mm staal 75 mm 1 mtr € 240,00 1 stuks 1
8473631 500 mm 540 mm staal 125 mm 1 mtr € 185,00 1 stuks 1
8473632 500 mm 540 mm staal 100 mm 1 mtr € 204,00 1 stuks 1
8473633 500 mm 540 mm staal 75 mm 1 mtr € 246,00 1 stuks 1
8473634 600 mm 640 mm staal 125 mm 1 mtr € 189,00 1 stuks 1
8473635 600 mm 640 mm staal 100 mm 1 mtr € 220,00 1 stuks 1
8473636 600 mm 640 mm staal 75 mm 1 mtr € 268,00 1 stuks 1
8473637 300 mm 340 mm staal 125 mm 1,5 mtr € 233,00 1 stuks 1
8473638 300 mm 340 mm staal 100 mm 1,5 mtr € 262,00 1 stuks 1
8473639 300 mm 340 mm staal 75 mm 1,5 mtr € 310,00 1 stuks 1
8473640 400 mm 440 mm staal 125 mm 1,5 mtr € 248,00 1 stuks 1
8473641 400 mm 440 mm staal 100 mm 1,5 mtr € 286,00 1 stuks 1
8473642 400 mm 440 mm staal 75 mm 1,5 mtr € 354,00 1 stuks 1
8473643 500 mm 540 mm staal 125 mm 1,5 mtr € 255,00 1 stuks 1
8473644 500 mm 540 mm staal 100 mm 1,5 mtr € 290,00 1 stuks 1
8473645 500 mm 540 mm staal 75 mm 1,5 mtr € 356,00 1 stuks 1
8473646 600 mm 640 mm staal 125 mm 1,5 mtr € 268,00 1 stuks 1
8473647 600 mm 640 mm staal 100 mm 1,5 mtr € 316,00 1 stuks 1
8473648 600 mm 640 mm staal 75 mm 1,5 mtr € 393,00 1 stuks 1
8473649 300 mm 340 mm staal 125 mm 2 mtr € 279,00 1 stuks 1
8473650 300 mm 340 mm staal 100 mm 2 mtr € 327,00 1 stuks 1
8473651 300 mm 340 mm staal 75 mm 2 mtr € 393,00 1 stuks 1
8473652 400 mm 440 mm staal 125 mm 2 mtr € 301,00 1 stuks 1
8473653 400 mm 440 mm staal 100 mm 2 mtr € 349,00 1 stuks 1
8473654 400 mm 440 mm staal 75 mm 2 mtr € 424,00 1 stuks 1
8473655 500 mm 540 mm staal 125 mm 2 mtr € 319,00 1 stuks 1
8473656 500 mm 540 mm staal 100 mm 2 mtr € 373,00 1 stuks 1
8473657 500 mm 540 mm staal 75 mm 2 mtr € 453,00 1 stuks 1
8473658 600 mm 640 mm staal 125 mm 2 mtr € 338,00 1 stuks 1
8473659 600 mm 640 mm staal 100 mm 2 mtr € 404,00 1 stuks 1
8473660 600 mm 640 mm staal 75 mm 2 mtr € 501,00 1 stuks 1
8473661 300 mm 340 mm staal 125 mm 3 mtr € 404,00 1 stuks 1
8473662 300 mm 340 mm staal 100 mm 3 mtr € 468,00 1 stuks 1
8473663 300 mm 340 mm staal 75 mm 3 mtr € 573,00 1 stuks 1
8473664 400 mm 440 mm staal 125 mm 3 mtr € 431,00 1 stuks 1
8473665 400 mm 440 mm staal 100 mm 3 mtr € 507,00 1 stuks 1
8473666 400 mm 440 mm staal 75 mm 3 mtr € 617,00 1 stuks 1
8473667 500 mm 540 mm staal 125 mm 3 mtr € 457,00 1 stuks 1
8473668 500 mm 540 mm staal 100 mm 3 mtr € 538,00 1 stuks 1
8473669 500 mm 540 mm staal 75 mm 3 mtr € 657,00 1 stuks 1
8473670 600 mm 640 mm staal 125 mm 3 mtr € 490,00 1 stuks 1
8473671 600 mm 640 mm staal 100 mm 3 mtr € 591,00 1 stuks 1
  • Totaal geselecteerde varianten: 0
