Doorgang

Zwaarlast-rollenbaan - balie-elementen
Doorgang
- het voordelige alternatief in het middelzware segment.
- ideaal op plaatsen waar lichte rollenbanen qua belasting aan hun grenzen stoten of waar de randvoorwaarden om een robuuste constructie vragen.
- met stalen rollen voor het transporteren van stukgoe...
baantype: rollenbaan
baanlengte: 1 m
uittrekbaar: nee
framehoogte: 70 mm
materiaal frame: staal
frameoppervlak: verzinkt
framemodel: U-profiel
Omschrijving
Zwaarlast-rollenbaan - balie-elementen
Doorgang
- het voordelige alternatief in het middelzware segment.
- ideaal op plaatsen waar lichte rollenbanen qua belasting aan hun grenzen stoten of waar de randvoorwaarden om een robuuste constructie vragen.
- met stalen rollen voor het transporteren van stukgoederen middels zwaartekracht (verval)
- de gewenste helling (al naargelang de vorm en het gewicht van het transportgoed is deze ca. 2-5%) wordt met in hoogte verstelbare steunen bereikt.
- ook geschikt voor extra brede vaten en overdwars afschuiven.
- snel en gemakkelijk op te bouwen, te combineren en uit te breiden
Frame:
- van verzinkte U-staalprofielen 40/80/40 x 3 mm
- met geschroefde dwarsverstevigingen
- framehoogte 70 mm

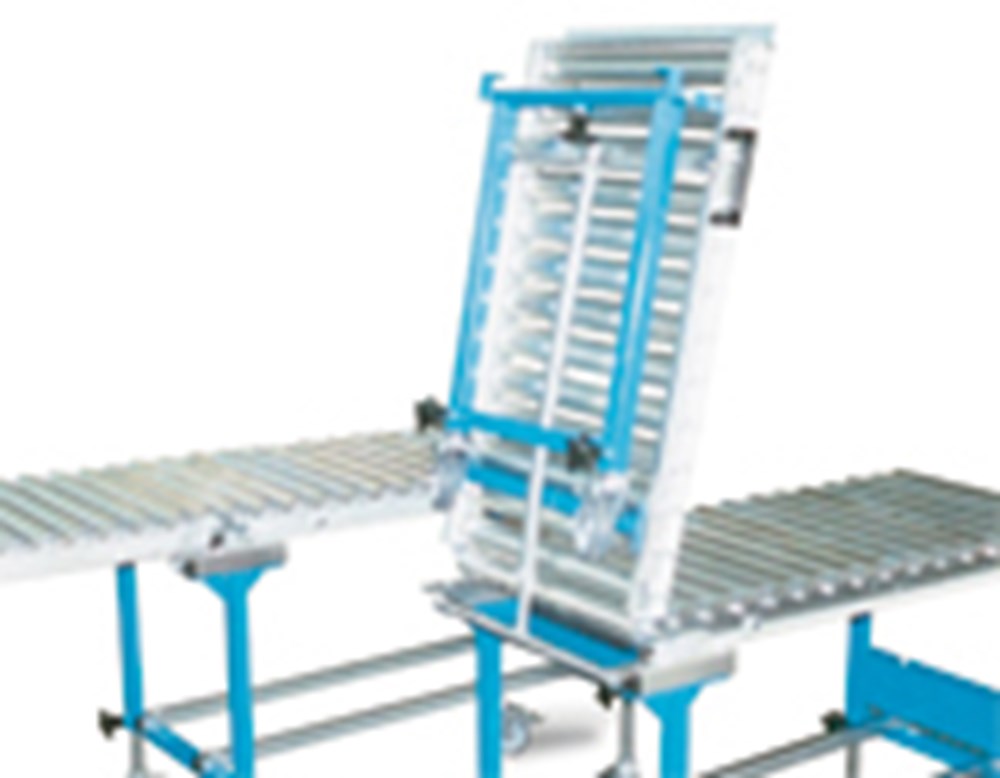

- totale bouwhoogte 80 mm- doorgang met scharnieren en veercompensatie
- tegen de looprichting in omhoog klapbaar
- deze werkt in geopende toestand als natuurlijke blokkering van de baan
Assen en wielen:
- veeras Ø 10 mm
- met aan beide uiteinden permanent gesmeerde kogelgelagerde wielen van stalen buismateriaal Ø 50 x 1,5 mm
Let op:
- het transportgoed moet een vormstabiele bodem hebben, die echter ook ribben in de lengterichting of een rondom lopende omlijsting mag hebben
- voor een probleemloos transport moet het transportgoed minstens 3 rolassen rusten
- dus een minimum lengte resp. minimum diameter van 75 mm zijn vereist
Planningshulp:
Breedte transportgoed - baanbreedte
- de grootste breedte van het transportgoed bepaalt de baanbreedte
- de bouwvorm garandeert een probleemloos transport ook bij zijdelings uitsteken van het transportgoed van telkens 100 mm
- het is aan te bevelen om de baanbreedte niet kleiner dan de breedte van het transportgoed te kiezen
- kleinste breedte transportgoed 200 mm.

Grootste breedte transportgoed <-> baanbreedte
500 mm <-> 300 mm
600 mm <-> 400 mm
700 mm <-> 500 mm
800 mm <-> 600 mm
Lengte transportgoed - asafstand
- de kleinste lengte van het transportgoed bepaalt de asafstand
- het transportgoed moet altijd minstens op 3 rolassen rusten
- kleinste lengte transportgoed: 3 = vereiste asafstand
- max. lengte transportgoed in bochten 1000 mm, op rechte stukken willekeurig

Kleinste lengte transportgoed <-> vereiste asafstand
390 mm <-> 130 mm
315 mm <-> 104 mm
235 mm <-> 78 mm
Gewicht transportgoed - steunafstand
- het gewicht van het transportgoed bepaalt de steunafstand en dus ook het aantal steunen
- de steunafstand mag niet meer dan 2 m zijn.
- statisch draagvermogen tot 300 kg per meter baanlengte bij 1 m steunafstand
Varianten
Selecteer hier beneden uw variant(en) en vul het gewenste aantal in.
  • Totaal geselecteerde varianten: 0

Doorgang

Art nr. AAAAABBCVB
Vul hierboven in het grid het aantal varianten in dat je wilt toevoegen.
Art nr. breedte afstand (as) lengte (baan) breedte (rollenbaan) gewicht Bruto prijs Per Eenheid Min. o. h. Aantal
8473891 380 mm 208 mm 1 mtr 300 mm 24 kg € 705,00 1 stuks 1
8473892 380 mm 130 mm 1 mtr 300 mm 27 kg € 740,00 1 stuks 1
8473893 380 mm 104 mm 1 mtr 300 mm 29 kg € 762,00 1 stuks 1
8473894 380 mm 78 mm 1 mtr 300 mm 32 kg € 804,00 1 stuks 1
8473895 480 mm 208 mm 1 mtr 400 mm 26 kg € 712,00 1 stuks 1
8473896 480 mm 130 mm 1 mtr 400 mm 30 kg € 753,00 1 stuks 1
8473897 480 mm 104 mm 1 mtr 400 mm 31 kg € 780,00 1 stuks 1
8473898 480 mm 78 mm 1 mtr 400 mm 35 kg € 822,00 1 stuks 1
8473899 580 mm 208 mm 1 mtr 500 mm 27 kg € 716,00 1 stuks 1
8473900 580 mm 130 mm 1 mtr 500 mm 31 kg € 764,00 1 stuks 1
8473901 580 mm 104 mm 1 mtr 500 mm 34 kg € 795,00 1 stuks 1
8473902 580 mm 78 mm 1 mtr 500 mm 38 kg € 839,00 1 stuks 1
8473975 680 mm 208 mm 1 mtr 600 mm 29 kg € 723,00 1 stuks 1
8473976 680 mm 130 mm 1 mtr 600 mm 33 kg € 778,00 1 stuks 1
8473977 680 mm 104 mm 1 mtr 600 mm 37 kg € 808,00 1 stuks 1
8473978 680 mm 78 mm 1 mtr 600 mm 42 kg € 850,00 1 stuks 1
8473979 780 mm 208 mm 1 mtr 700 mm 31 kg € 857,00 1 stuks 1
8473980 780 mm 130 mm 1 mtr 700 mm 36 kg € 912,00 1 stuks 1
8473981 780 mm 104 mm 1 mtr 700 mm 40 kg € 947,00 1 stuks 1
8473982 780 mm 78 mm 1 mtr 700 mm 46 kg € 997,00 1 stuks 1
8473983 880 mm 208 mm 1 mtr 800 mm 33 kg € 857,00 1 stuks 1
8473984 880 mm 130 mm 1 mtr 800 mm 39 kg € 920,00 1 stuks 1
8473985 880 mm 104 mm 1 mtr 800 mm 43 kg € 958,00 1 stuks 1
8473986 880 mm 78 mm 1 mtr 800 mm 50 kg € 1.010,00 1 stuks 1
  • Totaal geselecteerde varianten: 0
